超窄边液晶拼接屏 LE55P08-U
2012-11-24
工业级设计，六万小时不间断工作，性能稳定；超窄边设计，双边拼缝仅5.5mm；LED液晶面板，节能环保；采用3D数字化图像处理内核；标准机柜安装结构，可实现快速拼接安装。
DID液晶显示系统由三大部分组成，即拼接显示墙、多屏拼接处理器和信号源。其中多屏拼接处理器是关键技术的核心，支持不同像素的图像在大屏显示墙上显示以及在大屏显示墙上任意开窗口、窗口放大缩小、跨屏漫游显示。
BAIPAI液晶监视器LE55P08-U（液晶拼接单元）
|
产品特征
|
工业级设计，六万小时不间断工作，性能稳定
|
高分辨率，高对比度，超宽视角
|

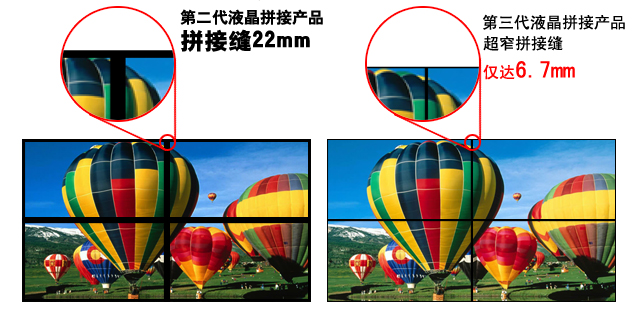

超窄边设计，双边拼缝仅5.5mm
|
内置拼接控制器可实现图像拼接显示功能
|
LED液晶面板，整机功率大幅降低，节能环保
|
采用3D数字化图像处理内核，精确监控更多细节
|
图像信号增益功能，更加稳定正确的图像控制，实现图像真实还原,提高系统可信赖性
|
信号接口齐全，支持BNC、VGA、DVI、HDMI输入
|
支持电脑集中控制，可通过电脑进行拼接单元参数调整
|
自动温控系统，节能环保，使拼接单元具有更高的稳定性和可靠性
|
全金属外壳，防静电，防磁场，防强电场干扰
|
标准机柜安装结构，标准化、模块化可实现快速拼接安装
|
效果图
|
|
|
BAIPAI液晶监视器LE55P08-U（液晶拼接单元）
详细技术参数
|
|
液晶面板
|
类型
|
55” DID LED Panel (对角线1388 mm)
|
|
物理分辨率
|
1920×1080 (H×V)
|
|
像素间距
|
0.63×0.63 (mm)
|
|
亮度
|
450(cd/ m²)
|
|
对比度
|
3500:1
|
|
响应时间
|
8ms
|
|
显示色彩
|
16.7M
|
|
视角
|
178°(H) / 178°(V)
|
|
图像
|
屏幕比例
|
16:9
|
|
画质补偿技术
|
LTI、CTI
|
|
运动补偿技术
|
AUTO MOVE
|
|
滤波器
|
3D梳状滤波，数字降噪
|
|
视频制式
|
PAL、NTSC
|
|
信号接口
|
复合视频输入
|
CVBS(BNC) ×1；
|
|
复合视频输出
|
CVBS(BNC) ×1
|
|
电脑信号输入
|
VGA(DB-15) ×1；1920×1080@60Hz向下兼容
|
|
数字信号输入
|
DVI(DVI-I) ×1；1080P(1920×1080) 向下兼容
|
|
数字信号输入
|
HDMI×1；1080P(1920×1080) 向下兼容
|
|
内置拼接控制器
|
电脑集中控制接口
|
RJ45
|
|
功能
|

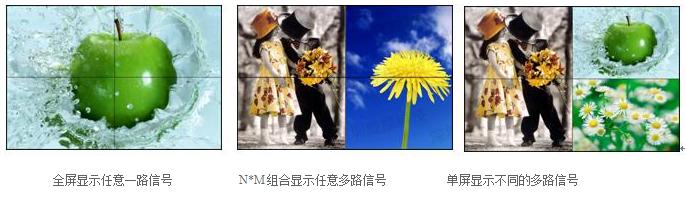

整屏拼接显示，单屏独立显示，局部拼接显示，环通显示（复制），一路信号窗口漫游，画面静止，边框消隐
|
|
系统
|
自动温控系统
|
自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高液晶拼接单元的稳定性和可靠性
|
|
图像信号增益
|
更加稳定正确的图像控制，实现图像真实还原，提高系统可信赖性
|
|
操作方式
|
电脑集中控制
|
|
总线控制
|
I²C
|
|
平均无故障时间(MTBF)
|
60000小时
|
|
电源
|
宽电压设计
|
100~240V
|
|
功耗
|
175W
|
|
结构
|

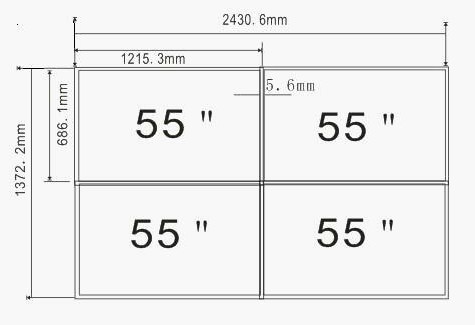

边框尺寸
|
上:3.7mm; 下:1.8mm; 左3.7mm; 右:1.8mm
|
|
外形尺寸
|
1215.5mm×686.3mm×150mm（宽×高×深）
|
|
显示区域尺寸
|
1209.8mm×680.6mm（宽×高）
|
|
安装孔位
|
600×400（mm）（长×宽）
|
|
外壳材质
|
全金属外壳，防静电，防磁场，防强电场干扰
|
|
安装方式
|
标准型机柜、定制型机柜
|
|
重量
|
整机毛重
|
约45Kg(含包装)
|
|
整机净重
|
约35Kg
|
|
环境
|
存储温度
|
-20℃~65℃
|
|
工作温度
|
0℃~55℃
|
|
工作湿度
|
10%~90%
|
大屏幕拼接画面宏大、视觉冲击强烈，具有很好的展示、演示、广告、宣传的效果。并且安装简便、不受空间限制、应用领域广泛应用于：电力生产调度控制中心， 军事指挥控制中心， 城市管理应急指挥中心， 交通管理指挥中心， 工业流程控制显示系统， 广播电视显示及监控系统， 商场、酒店、通讯信息显示系统， 金融证券信息显示系统， 政府企业多媒体视频会议显示系统， 矿业安全生产监控系统， 城市环境监控指挥系统， 消防、气象、海事防汛指挥系统， 机场、地铁航班显示、行李、安全监控系统， 剧院、媒体广告、展览显示系统， 品牌专卖店形象展示系统， 演唱会，显示设备租赁
